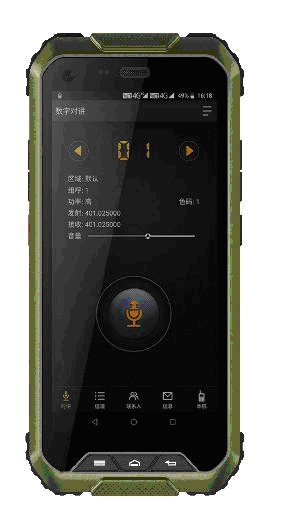

北斗有源终端S530（北斗三号）
北斗有源终端S530 是一款支持 BDS/GPS 双模定位，具备北斗短报文、4G 全网通通信能力的移动手持终端，通过北斗卫星导航系统实现位置信息通报和卫星双向收发短报文功能。 移动手持终端可以根据客户要求支持蓝牙、WiFi、FM 收音、NFC、RFID等无线通讯功能，并通过内置 4G 通信射频模块实现优质的语音 通话、高速数据下载和传输。同时在没有公网网络信号覆盖的地方，可通过北斗短报文实现即时的双向通讯服，在应急救援、抢险救灾、野外巡检、边防巡逻、 海洋渔政等诸多行业具有广泛的应用价值。移动手持终端提供安卓 10.0 操作系 统，客户可针对系统界面和应用软件进行个性化定制。
主要功能：
1) 可扩展精准厘米级定位
2) 北斗二号、三号短报文通讯
3) 北斗位置报告
4) 主流安卓智能系统
5) 6.0 英寸 HD 高清晰显示屏
6) 大容量锂聚合物电池
7) IP68 防护等级，适应极端应用环境
操作系统 Android 10.0
芯片架构 ARM Cortex A53 八核2.3GHz
本机存储 128GB ROM+6GB RAM
扩展存储 支持 Micro SD 卡 128GB
屏幕尺寸 6.0 英寸，1080*2220 FHD，AMOLED，IPS
触 摸 屏 高强度电容式多点触摸
RDSS
工作频率
S: S1、S2C_d、S2C_p
L: Lf0、Lf1、Lf2
接收信号门限功率
北斗二号：≤ -127.6dBm
北斗三号:
a) 对于专用段 24kbps 信息帧，≤-23.8dBm
b)对于专用段 16kbps 信息帧， ≤-27.5dBm
c)对于专用段 8kbps 信息帧，≤ -130.0dBm
接收通道数 北斗二号：10 个,北斗三号：21 个
发射信号功率 ≥ 37dBm
短报文通信频率，根据北斗用户卡的频率确定
短报文长度
北斗二号：120 个汉字
北斗三号：1000 个汉字
RNSS
模块类型
B1C/B1I+L1 双模定位模块，支持单频 RTK
北斗天线
内置高灵敏度陶瓷天线（RD TX/RX 18mm、RN25mm）
单点定位精度
水平精度：1M（RMS）
垂直精度：1.5M（RMS）
RTK 定位精度
水平精度：2cm+1ppm（RMS）
垂直精度：5cm+1ppm（RMS）
通道数和跟踪能力
最小系统组成 BDS、GPS、GLONASS
频点数≥6
通道数≥80
时间特性
冷启动首次定位所需时间：全频点≤30S
热启动首次定位所需时间：全频点≤20S
捕获灵敏度 全频点≤137dBm
重捕获灵敏度 全频点≤142dBm
跟踪灵敏度 全频点≤150dBm
公网网络
4G 全网通，双卡双待（移动、联通、电信）
其它通讯
WiFi、蓝牙 5.0、FM 收音机
传感器
重力、地磁、陀螺仪、光线、距离、气压
后摄像头
2100 万像素自动对焦，高亮双闪光灯
前摄像头
1300 万像素
电源管理
电源芯片
专业电源管理电路设计，独立设计的升压、稳压电路
内置电池
3.7V-6000mAh 锂聚合物，可更换
工作时间
8 小时以上短报文连续工作时间
物理特性
外观尺寸
182.9×83.5×21.3mm（长宽厚）
物理按键
电源、音量、功能、主页、返回、PTT、SOS
物理接口
USB Type-C 接口（充电、下载、USB、耳麦）
重量 ≤500g
环境指标
防水和防尘 IP68
湿热 温度 40°，湿度 95%（无冷凝）
跌落 抗 1.5M 跌落
工作温度 -20℃~60℃
贮存温度 -45℃~70℃
|
